Tugas 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Gambar Rangkaian

5. Video Percobaan

6. Link Download

1. Tujuan [Kembali]



1.  Mengerti tentang arduino



2. Memudahkan dalam memarkirkan kendaraan


2. Alat dan Bahan [Kembali]

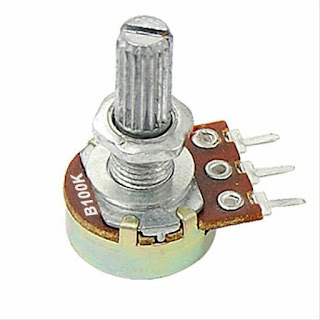

A. Potensiometer

Gambar 2.6 Potensiometer

Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel. Jika hanya dua terminal yang digunakan (salah satu terminal tetap dan terminal geser), potensiometer berperan sebagai resistor variabel atau Rheostat. Potensiometer biasanya digunakan untuk mengendalikan peranti elektronik seperti pengendali suara pada penguat.

B. Led

C. Ultrasonic sensor

D. I2C PCF8674

E. Arduino uno R3



3. Dasar Teori [Kembali]

3.1 Resistor

        Pada dasarnya Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.

Jenis-jenis resistor :

1. Fixed Resistor

Fixed Resistor adalah jenis Resistor yang memiliki nilai resistansinya tetap. Nilai Resistansi atau Hambatan Resistor ini biasanya ditandai dengan kode warna ataupun kode Angka.

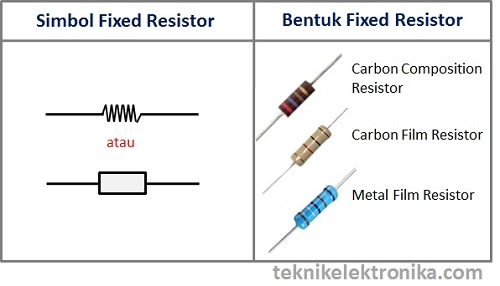

Simbol Fixed Resistor :

Gambar 3.1.1 Simbol Fixed Resistor

2. Variable Resistor



Variable Resistor adalah jenis Resistor yang nilai resistansinya dapat berubah dan diatur sesuai dengan keinginan. Pada umumnya Variable Resistor terbagi menjadi Potensiometer, Rheostat dan Trimpot.

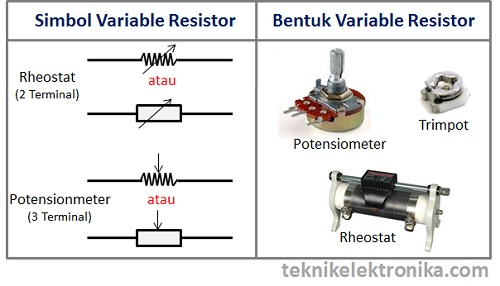

Simbol Variabel Resistor :

Gambar 3.1.2 Simbol Variabel Resistor

Cara menentukan nilai resistor dengan kode warna :

Gambar 3.1.3 Tabel Nilai Resistor Berdasarkan Warna

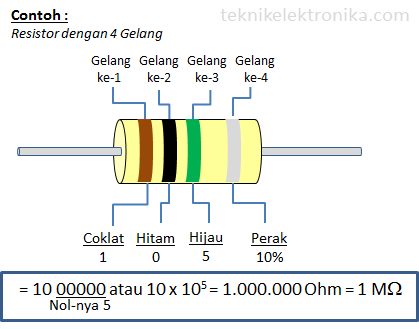

Perhitungan untuk Resistor dengan 4 Gelang warna :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 10⁵
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 10⁵ = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Perhitungan untuk Resistor dengan 5 Gelang warna :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 10⁵
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 10⁵ = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.

Cara menghitung nilai Resistor berdasarkan Kode Angka :

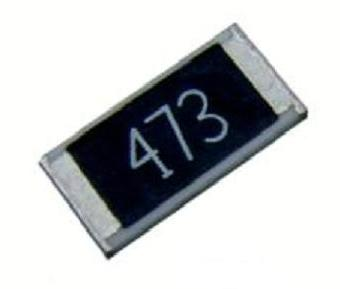

Gambar 3.1.4 Nilai Resistor Berdasarkan Angka

Kode Angka yang tertulis di badan Komponen Chip Resistor adalah 4 7 3;

Contoh cara pembacaan dan cara menghitung nilai resistor berdasarkan kode angka adalah sebagai berikut :

Masukkan Angka ke-1 langsung = 4
Masukkan Angka ke-2 langsung = 7
Masukkan Jumlah nol dari Angka ke 3 = 000 (3 nol) atau kalikan dengan 10³
Maka nilainya adalah 47.000 Ohm atau 47 kilo Ohm (47 kOhm)

Ada juga yang memakai kode angka seperti dibawah ini :
(Tulisan R menandakan letaknya koma decimal)
4R7 = 4,7 Ohm
0R22 = 0,22 Ohm

Keterangan :

Ohm = Ω
Kilo Ohm = KΩ
Mega Ohm = MΩ
1.000 Ohm = 1 kilo Ohm (1 KΩ )
1.000.000 Ohm = 1 Mega Ohm (1 MΩ)
1.000 kilo Ohm = 1 Mega Ohm (1 MΩ)

Fungsi-fungsi Resistor di dalam Rangkaian Elektronika diantaranya adalah sebagai berikut :

• Sebagai Pembatas Arus listrik
• Sebagai Pengatur Arus listrik
• Sebagai Pembagi Tegangan listrik
• Sebagai Penurun Tegangan listrik

       3.2 Kapasitor

Kapasitor pada hakikatnya adalah suatu alat yang dapat menyimpan energi/ muatan listrik di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik atau komponen listrik yang mampu menyimpan muatan  listrik yang dibentuk oleh permukaan (piringan atau kepingan) yang berhubungan yang dipisahkan oleh suatu penyekat.

Prinsip sebuah kapasitor pada umumnya sama halnya dengan resistor yang juga termasuk dalam kelompok komponen pasif, yaitu jenis komponen yang bekerja tanpa memerlukan arus panjar. Kapasitor terdiri atas dua konduktor (lempeng logam) yang dipisahkan oleh bahan penyekat (isolator). Isolator penyekat ini sering disebut sebagai bahan (zat) dielektrik.

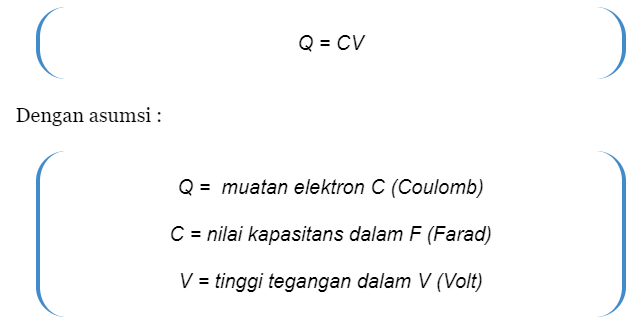

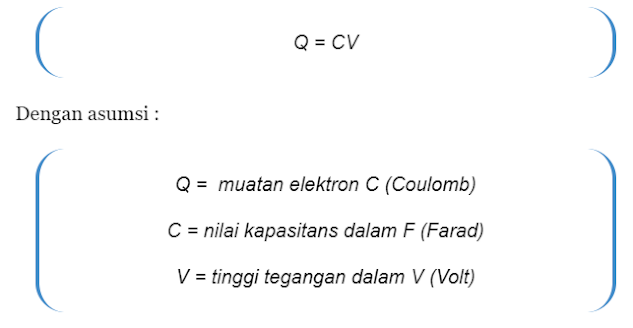

Rumus Mencari Kapasitansi Kapasitor :

Dalam pembuatan kapasitor dapat dicari nilai kapasitornya :

Keterangan :

luas area plat metal (A)

jarak (t) antara kedua plat metal (tebal dielektrik)

konstanta (k) bahan dielektrik.

3.2.1 Tabel Konstanta Dielektrik (K)

Rumus untuk Kapasitor dengan Rangkaian Paralel :

Rumus untuk Kapasitor dengan Rangkaian Seri :

Simbol kapasitor :

3.2.2 Gambar Simbol Kapasitor

       3.3 Dioda

Dioda (diode) yaitu komponen elektronika aktif yang terbuat dari bahan semikonduktor dan punya fungsi buat menghantarkan arus listrik ke satu arah, tapi menghambat arus listrik dari arah sebaliknya.



Di ilmu Fisika dioda dipakai penyeimbang arah rangkaian elektronika. Elektronika ada 2 terminal yaitu anoda berarti positif dan katoda berarti negatif.



Prinsip kerja dari anode berdasarkan teknologi pertemuan positif dan negative semikonduktor. Jadi, anode bisa menghantarkan arus litrik dari anoda menuju katoda, tapi tidak sebaliknya katoda ke anoda.

Simbol Anoda :

3.3.1 Gambar Simbol Dioda

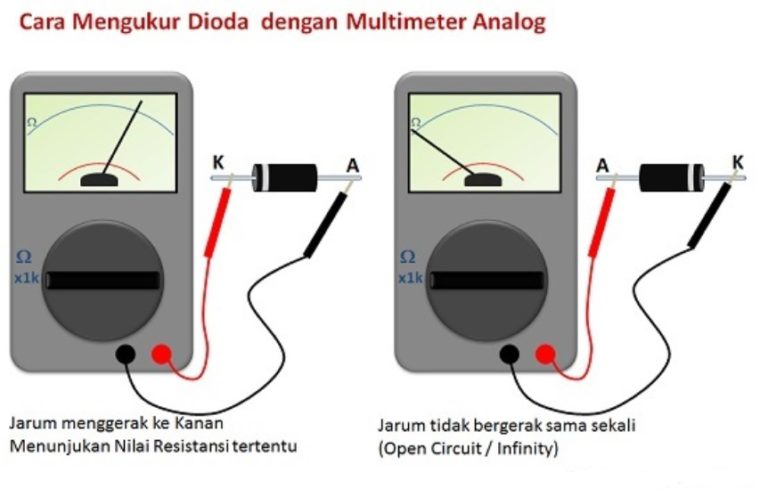

Cara Mengukur Dioda dengan Multimeter :



• Pertama, aturkan Posisi Saklar pada Posisi OHM (Ω) x1k atau x100
• Lalu, hubungkan Probe Merah pada Terminal Katoda (tanda gelang)
• Kemudian, hubungkan Probe Hitam pada Terminal Anoda.
• Setelah itu, kamu baca hasil Pengukuran di Display Multimeter.
• Berikutnya, jarum pada Display Multimeter harus bergerak ke kanan.
• Selanjutnya, balikan Probe Merah ke Terminal Anoda dan Probe Hitam pada Terminal Katoda (tanda gelang).
• Kemudian, kamu baca hasil Pengukuran di Display Multimeter.
• Terakhir, jarum harus tidak bergerak.

2. Multimeter Digital (Fungsi Ohm/Ohmmeter)



Caranya:

• Pertama, aturkan Posisi Saklar pada Posisi OHM (Ω)
• Kemudian, hubungkan Probe Hitam pada Terminal Katoda (tanda gelang)
• Lalu, hubungkan Probe Merah pada Terminal Anoda.
• Berikutnya, baca hasil pengukuran di Display Multimeter
• Selanjutnya, display harus menunjukan nilai tertentu (Misalnya 0.64MOhm)
• Setelah itu, kamu balikan Probe Hitam ke Terminal Anoda dan Probe Merah ke Katoda
• Kemudian, baca hasil pengukuran di Display Multimeter
• Terakhir, nilai Resistansinya adalah Infinity (tak terhingga) atau Open Circuit.


4. Gambar Rangkaian [Kembali]

Prinsip kerja dari rangkaian di atas adalah rangkaian dimulai dari IC ADC 0804 yaitu dengan mengubah sinyal analog menjadi sinyal digital. kemudian output dari sinyal digital tersebut langsung diinputkan ke IC DAC 0808 untuk dikonversi kembali menjadi sinyal analog. Dari sinyal analog ini nantinya yang akan mengatur kecepatan dari putaran motor dc.


5. Video Percobaan [Kembali]


6. Link Download [Kembali]

File Datasheet ADC 0804 - Download

File Datasheet DAC 0808 - Download

File HTML - Download

File Rangkaian Komponen Pendukung - Download

File Video - Download
