Diferensial Amplifier

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Gambar

5. percobaan

5. Link Download

1. Tujuan [Kembali]

• Untuk dapat mengetahui penggunaan pengontrol suhu ruangan
•  Untuk dapat membuat rangkaian aplikasi pengontrol suhu ruangan
•  Untuk dapat lebih memahami karakteristik pengontrol suhu  ruangan


2. Alat dan Bahan [Kembali]



• BATERAI



Baterai merupakan perangkat yang digunakan untuk memberi daya terhadap alat yang membutuhkan listrik. Baterai juga merupakan komponen elektronika penghasil sumber tegangan pada rangkaian. Semua baterai pada spesifikasinya juga pasti selalu terdapat spesifikasi arus yang biasanya diukur dengan satuan mili ampere hours atau disingkat mAH, spesifikasi menunjukkan seberapa lama baterai bisa digunakan pada beban / alat yang digunakan. Misalnya sebuah baterai 1900mAH bisa menyuplai 1900mA ke sebuah rangkain selama 1 jam sebelum akhirnya habis.

• RELAY



Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).

• MOTOR DC

Motor DC adalah Motor listrik yang membutuhkan suplai tegangan arus searah atau arus DC (Direct Current) pada kumparan medan untuk diubah menjadi energi mekanik.

• BUZZER

Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara.

• TRANSISTOR NPN



Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide.

• OP-AMP (Operasional Amplifier)

Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi  dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp). Pada dasarnya operasional amplifier (Op-Amp) merupakan suatu penguat diferensial yang memiliki 2 input dan 1 output.

• PIR SENSOR

Spesifikasi :
- Deteksi sudut 120 derajat.
- Kisaran deteksi 7m.
- Ukuran: 32x24mm
- Output sinyal switch TTL output sinyal tinggi (3.3 V), output sinyal     rendah (0.4 V).
- Waktu pemicu dapat disesuaikan 0,3 detik hingga 10 menit.
- Umum digunakan dalam perangkat anti-pencurian dan peralatan lainnya.
- Modul telah dipaksa untuk mengatur bekerja memicu dapat digunakan kembali
- Tegangan kerja 4,5 untuk 20V

• SENSOR SUHU (LM35)

sensor LM35

Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan.

Karakteristik :

1. Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
2. Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC seperti terlihat pada gambar 2.2.
3. Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
4. Bekerja pada tegangan 4 sampai 30 volt.
5. Memiliki arus rendah yaitu kurang dari 60 µA.
6. Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.

• THERMISTOR

Thermistor atau resistor termal adalah salah satu jenis resistor yang hambatan listriknya bervariasi dengan perubahan suhu. Meskipun semua tahanan resistor berfluktuasi sedikit dengan suhu, termistor sangat sensitif terhadap perubahan suhu.

Karakteristik :

1. Resistansi tinggi 1kOhm sampai 100 kOhm.
2. Ukuran fisik ( disk, manik
3. manik, batang  ) kecil.
4. Manik kecil ( small bead diameternya 0,005 inchi )
5. Respon waktu cepat, untuk thermistor manik  ½ detik.
6. Lebih murah dari pada RTD.
7. Sensitivitas sangat tinggi ( 1000 kali lebih sensitif  dari pada RTD ).
8. Perubahan resistansi 10%  per nol derajat  celsius. Misal resistansi nominal 10 kOhm

• RAIN SENSOR

Rain sensor merupakan sensor yang berfungsi untuk mendeteksi hujan turun atau tidak. Intinya sensor ini jika terkena air pada papan sensornya maka resistansinya akan berubah, semakin banyak semakin kecil dan sebaliknya

Spesifikasi :

1.  Sensor ini bermaterial dari FR-04 dengan dimensi 5cm x 4cm berlapis nikel dan dengan kualitas tinggi pada kedua sisinya

2.  Pada lapisan module mempunyai sifat anti oksidasi sehingga tahan terhadap korosi

3.  Tegangan kerja masukan sensor 3.3V – 5V

4.  Menggunakan IC comparator LM393 yang stabil

5.  Output dari modul comparator dengan kualitas sinyal bagus lebih dari 15m

3. Dasar Teori [Kembali]



• Baterai

Daya tahan baterai akan semakin awet jika penggunaan arus nya semakin kecil, pada contoh diatas jika arus yang diperlukan misalnya adalah 190mAH maka baterai tadi akan bertahan selama 10 jam karena pada perhitungannya :

190 mAH x 10 hours = 1900 mAH

Oleh karena itu pada spesifikasi baterai semakin tinggi atau semakin besar kapasitas arus mAH nya maka semakin lama juga umur dari baterai tersebut. Baterai AA biasanya adalah jenis yang memiliki arus paling kecil sedangkan type D bisa bertahan cukup lama karena dari segi fisik pun memang lebih besar dan pastinya lebih mahal.

Simbol baterai :

• Relay

Relay adalah komponen elektronika berupa saklar elektronik yang digerakkan oleh aruslistrik. Secara prinsip, relay merupakan tuas saklar dengan lilitan kawat pada batang besi (solenoid) di dekatnya.Ketika solenoid dialiri aruslistrik, tuasa kantertarik karena adanya gaya magnet yang terjadi pada solenoid sehingga kontak saklarakan menutup. Pada saat arus ihentikan, gaya magnet akan hilang, tuasakan kembalikeposisi semula dan konta ksaklar kembali terbuka.Relay biasanya digunakan untuk menggerakkan arus / tegangan yang besar (misalnyaperalatanlistrik 4 A / AC 220 V) denganmemakaiarus / tegangan yang kecil (misalnya 0.1 A / 12 Volt DC).

Gambar Bentuk dan Simbol Relay



Fungsi-fungsi dan Aplikasi Relay

Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :

1. Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
2. Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
3. Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
4. Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).

• Motor DC

Seperti yang sudah dijelaskan sebelumnya bahwa motor terdiri atas 2 bagian utama yaitu stator dan motor. Pada stator terdapat lilitan (winding) atau magnet permanen, sedangkan rotor adalah bagian yang dialiri dengan sumber arus DC. Arus yang melalui medan magnet inilah yang menyebabkan rotor dapat berputar. Arah gaya elektromagnet yang ditimbulkan akibat medan magnet yang dilalui oleh arus dapat ditentukan dengan menggunakan kaidah tangan kanan.



Keuntungan utama motor DC adalah sebagai pengendali kecepatan, yang tidak mempengaruhi kualitas pasokan daya. Motor ini dapat dikendalikan dengan mengatur:

• Tegangan dinamo : meningkatkan tegangan dinamo akan meningkatkan kecepatan

• Arus medan : menurunkan arus medan akan meningkatkan kecepatan.



Mekanisme Kerja Motor DC

Mekanisme kerja untuk seluruh jenis motor secara umum sama

Arus listrik dalam medan magnet akan menimbulkan gaya.

• Jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran/loop, maka kedua sisi loop yaitu pada sudut kanan medan magnet akan mendapat gaya pada arah yang berlawanan.
• Pasangan gaya menghasilkan torsi untuk memutar kumparan.
• Motor- motor memiliki beberapa loop pada dinamonya untuk memberikan tenaga putar yang lebih seragam dari medan magnetnya dihasilkan oleh susunan elektromagnetik yang disebut kumparan medan

Beberapa kerugian penggunaan motor DC:

-Perawatan intensif karena brush atau sikat pada motor DC akan aus.

-Konversi arus AC menjadi arus DC menggunakan konverter memerlukan biaya yang mahal.

Keuntungan penggunaan motor DC:

-Kecepatannya mudah diatur.

Perhitungan pada motor DC :

Daya input :Pin= √3 Vrms Irms cosƟ

Daya output : Pout= Tout w

w : kecepatan sudut

Tout :torsi output

Efisiensi : η (%) = (Pout/Pin) x 100

Mengapa terdapat efisiensi pada motor? Karena motor yang digunakan tidak dapat bersifat ideal, artinya pada motor ada kehilangan daya pada setiap prosesnya sehingga daya output akan bernilai lebih kecil daripada daya input. Kehilangan daya ini biasa disebut sebagai rugi-rugi daya dan dapat disebabkan karena mechanical (gesekan dan rotasi) serta electric (hambatan pada belitan).

Simbol motor listrik

• Buzzer

Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara.  Perangkat elektronika ini terbuat dari elemen piezoceramics yang diletakkan pada suatu diafragma yang mengubah getaran/vibrasi menjadi gelombang suara. Buzzer menggunakan resonansi untuk memperkuat intensitas suara.

Buzzer atau beeper memiliki 2 tipe :

1. Resonator sederhana yang disuplai sumber AC.
2. Melibatkan transistor sebagai micro-oscillator yang membutuhkan sumber DC.

Cara kerja buzzer sebenarnya mirip dengan prinsip kerja dari loud speaker, komponen buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian saat kumparan tersebut dialiri arus dan tercipta medan elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya.

Karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. Buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).

• Transistor NPN

Fungsi-fungsi Transistor diantaranya adalah :

• sebagai Penyearah,
• sebagai Penguat tegangan dan daya,
• sebagai Stabilisasi tegangan,
• sebagai Mixer,
• sebagai Osilator
• sebagai Switch (Pemutus dan Penyambung Sirkuit)

Struktur Dasar Transistor

Pada dasarnya, Transistor adalah Komponen Elektronika yang terdiri dari 3 Lapisan Semikonduktor dan memiliki 3 Terminal (kaki) yaitu Terminal Emitor yang disingkat dengan huruf “E”, Terminal Base (Basis) yang disingkat dengan huruf “B” serta Terminal Collector/Kolektor yang disingkat dengan huruf “C”. Berdasarkan strukturnya, Transistor sebenarnya merupakan gabungan dari sambungan 2 dioda. Dari gabungan tersebut , Transistor kemudian dibagi menjadi 2 tipe yaitu Transistor tipe NPN dan Transistor tipe PNP yang disebut juga dengan Transistor Bipolar. Dikatakan Bipolar karena memiliki 2 polaritas dalam membawa arus listrik.

NPN merupakan singkatan dari Negatif-Positif-Negatif sedangkan PNP adalah singkatan dari Positif-Negatif-Positif.

Berikut ini adalah gambar tipe Transistor berdasarkan Lapisan Semikonduktor yang membentuknya beserta simbol Transistor NPN dan PNP.

Cara Mengukur Transistor NPN

Kita dapat menggunakan Multimeter Analog maupun Multimeter Digital untuk mengukur ataupun menguji apakah sebuah Transistor masih dalam kondisi yang baik. Perlu diingatkan bahwa terdapat perbedaan tata letak Polaritas (Merah dan Hitam) Probe Multimeter Analog dan Multimeter Digital dalam mengukur/menguji sebuah Transistor.

Berikut ini adalah Cara untuk menguji atau mengukur Transistor dengan Mengunakan Multimeter Analog dan Multimeter Digital.

A. Mengukur Transistor NPN dengan Multimeter Analog

Cara Mengukur Transistor NPN dengan Multimeter Analog

1. Atur Posisi Saklar pada Posisi OHM (Ω) x1k atau x10k

2. Hubungkan Probe Hitam pada Terminal Basis (B) dan Probe Merah pada Terminal Emitor (E), Jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik

3. Pindahkan Probe Merah pada Terminal Kolektor (C), jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik.

Catatan :

Jika Tata letak Probe dibalikan dari cara yang disebutkan diatas, maka Jarum pada Multimeter Analog harus tidak akan bergerak sama sekali atau “Open”.

B. Mengukur Transistor dengan Multimeter Digital

Pada umumnya, Multimeter Digital memiliki fungsi mengukur Dioda dan Resistansi (Ohm) dalam Saklar yang sama. Maka untuk Multimeter Digital jenis ini, Pengujian Multimeter adalah terbalik dengan Cara Menguji Transistor dengan Menggunakan Multimeter Analog.

Cara Mengukur Transistor NPN dengan Multimeter Digital

1. Atur Posisi Saklar pada Posisi Dioda
2. Hubungkan Probe Merah pada Terminal Basis (B) dan Probe Hitam pada Terminal Emitor (E), Jika Display Multimeter menunjukan nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik
3. Pindahkan Probe Hitam pada Terminal Kolektor (C), jika Display Multimeter menunjukan nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik.

Catatan :

Jika Tata letak Probe dibalikan dari cara yang disebutkan diatas, maka Display Multimeter Digital harus tidak akan menunjukan Nilai Voltage atau “Open”.

• OP-AMP

Prinsip kerja sebuah operasional Amplifier (Op-Amp) adalah membandingkan nilai kedua input (input inverting dan input non-inverting), apabila kedua input bernilai sama maka output Op-amp tidak ada (nol) dan apabila terdapat perbedaan nilai input keduanya maka output Op-amp akan memberikan tegangan output. Operasional amplifier (Op-Amp) dibuat dari penguat diferensial dengan 2 input. Sebagai penguat operasional  ideal, operasional amplifier (Op-Amp) memiliki karakteristik sebagai berikut :

• Impedansi Input (Zi) besar = ∞
• Impedansi Output (Z0) kecil= 0
• Penguatan Tegangan (Av) tinggi = ∞
• Band Width respon frekuensi lebar = ∞
• V0 = 0 apabila V1 = V2 dan tidak tergantung pada besarnya V1.
• Karakteristik operasional amplifier (Op-Amp) tidak tergantung temperatur / suhu.

Simbol Operasional Amplifier (Op-Amp)

• Sensor PIR

Sensor PIR atau disebut juga dengan Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sesuai dengan namanya sensor PIR bersifat pasif, yang berarti sensor ini tidak memancarkan sinar infra merah melainkan hanya dapat menerima radiasi sinar infra merah dari luar.

Sensor PIR sendiri memiliki dua slot di dalamnya, setiap slot terbuat dari bahan khusus

-PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Di dalam sensor
-PIR ini terdapat bagian-bagian yang mempunyai perannya masing-masing,
yaitu Fresnel Lens, IR Filter, Pyroelectric sensor, amplifier, dan comparator.

        Pancaran infra merah masuk melalui lensa Fresnel dan mengenai sensor pyroelektrik, karena sinar infra merah mengandung energi panas maka sensor pyroelektrik akan menghasilkan arus listrik. Arus listrik inilah yang akan menimbulkan tegangan dan dibaca secara analog oleh sensor. Kemudian sinyal ini akan dikuatkan oleh penguat dan dibandingkan oleh komparator dengan tegangan referensi tertentu Untuk manusia sendiri memiliki suhu badan yang dapat menghasilkan pancaran infra merah dengan panjang gelombang antara 9-10 mikrometer (nilai standar 9,4 mikrometer), panjang gelombang tersebut dapat terdeteksi oleh sensor PIR.

(Secara umum sensor PIR memang dirancang untuk mendeteksi manusia) dimana sensor ini  membutuhkan tegangan masukan sebesar 5 Vdc The PIR sensor sendiri memiliki dua slot di dalamnya, setiap slot terbuat dari bahan khusus PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Di dalam sensor  PIR ini terdapat bagianbagian yang mempunyai perannya masingmasing,  yaitu Fresnel Lens, IR Filter, Pyroelectric sensor, amplifier, dan comparator.  Seperti terlihat pada gambar 2 dibawahini.  sensor PIR pada saat berlogika 1 dan 0. Pengujian ini juga diperlukan untuk mengetahui  nilai tegangan output sensor passive infrared (PIR) ketika mendeteksi gerakan manusia dan tidak mendeteksi gerakan manusia.

Cara melakukan pengujian ini adalah sensor harus mendapat tegangan input sebesar 5 Vdc

Gambar 2

     Grafik



    Rumus mencari kecepatan deteksi sensor,

V = S / t

     Tabel keluaran sensor PIR

• Sensor LM35

Sensor suhu IC LM35 pada dasarnya memiliki 3 pin yang berfungsi sebagai sumber supply tegangan DC +5 volt, sebagai pin output hasil penginderaan dalam bentuk perubahan tegangan DC pada Vout dan pin untuk Ground.

Prinsip Kerja LM35 :

Sensor LM35 bekerja dengan mengubah besaran suhu menjadi besaran tegangan. Tegangan ideal yang keluar dari LM35 mempunyai perbandingan 100°C setara dengan 1 volt. Sensor ini mempunyai pemanasan diri (self heating) kurang dari 0,1°C, dapat dioperasikan dengan menggunakan power supply tunggal dan dapat dihubungkan antar muka (interface) rangkaian control.

Sensor suhu LM35 mampu melakukan pengukuran suhu dari suhu -55ºC hingga +150ºC dengan toleransi kesalahan pengukuran ±0.5ºC.

Dilihat dari tipenya range suhu dapat dilihat sebagai berikut :

• LM35, LM35A -> range pengukuran temperature  -55ºC hingga +150ºC.
• LM35C, LM35CA -> range pengukuran temperature -40ºC hingga +110ºC.
• LM35D -> range pengukuran temperature 0ºC hingga +100ºC.

Kelebihan LM 35 :

• Rentang suhu yang jauh, antara -55 sampai +150ºC
• Low self-heating, sebesar 0.08 ºC
• Beroperasi pada tegangan 4 sampai 30 V
• Tidak memerlukan pengkondisian sinyal

Kekurangan LM 35:

• Membutuhkan tegangan untuk beroperasi.

Grafik akurasi LM35 terhadap suhu

• Thermistor

Thermistor juga merupakan salah satu jenis dari variable resistor yang bisa merubah nilai hambatan menjadi tidak tetap. Thermistor terdiri dari dua jenis, yaitu:

• Thermistor NTC (Negative Temperature Coefficient)
• PTC (Positive Temperature Coefficient).

Kedua jenis thermistor tersebut mempunyai fungsi sama yang dapat mengubah nilai suhu, namun mempunyai cara kerja yang berlawanan.

Berikut ini adalah gambar dari perbedaan serta simbol thermistor PTC dan NTC:

Pada Thermistor NTC mempunyai grafik berlawanan, yang menandakan jika temperaturenya naik maka nilai resistansinya turun. Lalu saat temperaturenya turun, maka nilai resistansinya akan naik. Hal ini menandakan nilai pada NTC berbanding terbalik.

Prinsip kerja Thermistor :

Cara kerja Thermistor menyesuaikan perubahan nilai resistansinya berdasarkan besar kecilnya suhu. Suhu tersebut akan mengenai bagian dari thermistor, sehingga terjadi perubahan nilai resistansi didalamnya. Jika badan dari thermistor NTC ini mendapatkan suhu panas maka nilai resistansinya akan berkurang.

Grafik

• Rain Sensor

Rain sensor atau sensor hujan adalah jenis sensor yang berfungsi mendeteksi terjadinya hujan atau tidak. Pada sensor ini, terdapat integrated circuit atau IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain) komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’. Sehingga ketika sensor mendeteksi adanya hujan, wiper mobil secara otomatis akan berfungsi tanpa harus mengaktifkan saklar manual.

    Sensor hujan juga mampu mengatur kecepatan wiper saat menyeka air hujan di kaca mobil, mulai dari posisi low, intermittent, hingga high speed. Pengaturan tersebut tergantung dari curah hujan yang menerpa kaca mobil.

Komponen Sensor Hujan

1. Sensor hujan bermaterial dari FR-04 dengan dimensi 5 centimeter (cm) x 4 cm berlapis nikel.
2. Lapisan modul pada sensor mempunyai sigar oksidasi sehingga tahan terhadap korosi.
3. IC komputer.
4. Terdapat potensiometer yang berfungsi mengatur sensifitas sensor.
5. Dua output digital dan analog.




4. Gambar [Kembali]

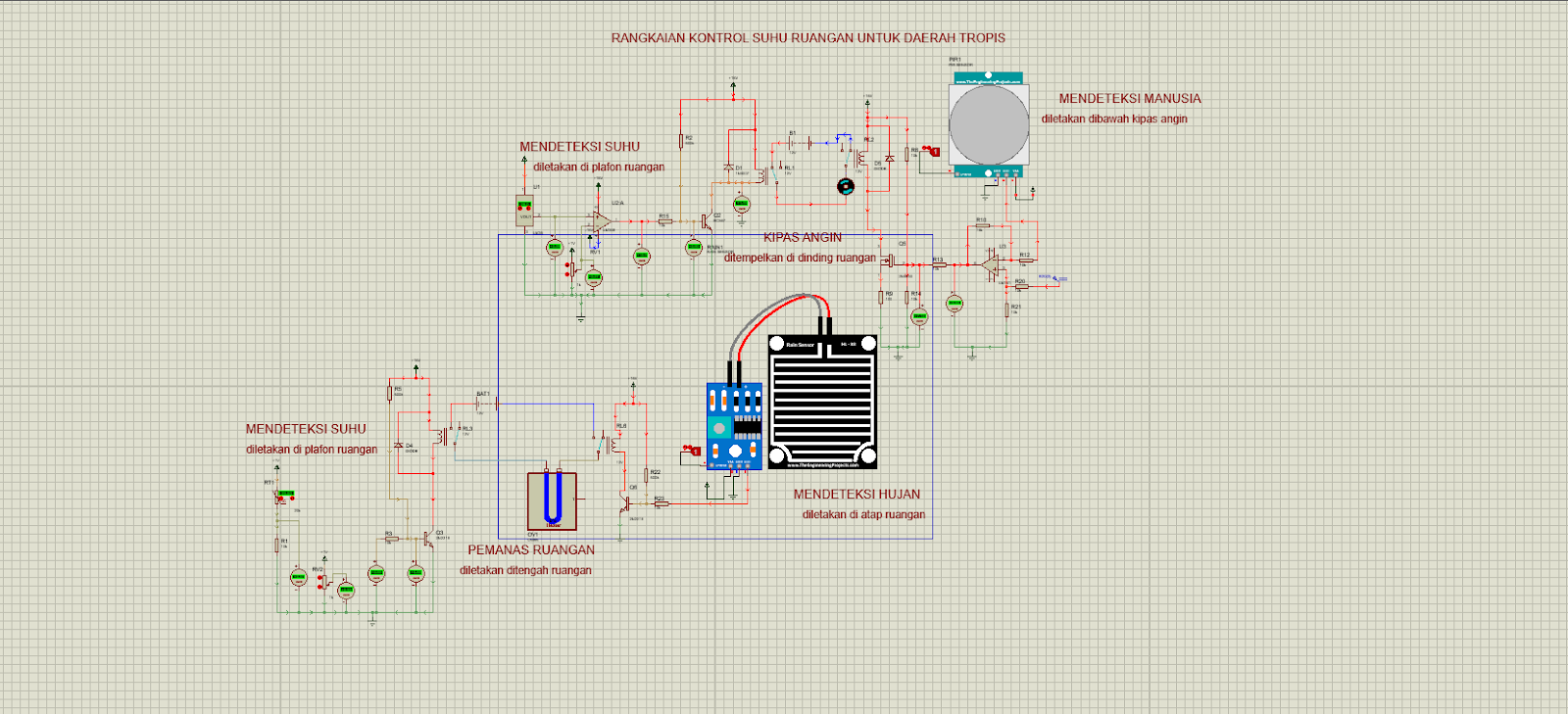

Kondisi sebelum di-running



Rangkaian ketika di-running


5. Percobaan [Kembali]

Prosedur percobaan

• Siapkan segala komponen yang di butuhkan
• Susun rangkaian sesuai panduan

• Sambungkan rangkaian dengan baterai untuk sumber tenaga
• Hidupkan rangkaian
• Apabila tidak terjadi eror, maka rangkaian selesai dibuat.

6. Link Download [Kembali]

•  File Html
• File Rangkaian
• Datasheet Pir Sensor
• Datasheet rain Sensor
• Datasheet LM35
• Video
• Library Rain Sensor
• Library Pir  Sensor
