APLIKASI KONTROL KEAMANAN MOBIL ANTIK OTOMATIS





1. Tujuan [kembali]

     a. Mengetahui pengertian Sensor Magnetic Reed Switch, Sensor PIR dan Sensor GP2D12

     b. Mengetahui Simulasi rangkaian Sensor Magnetic Reed Switch, Sensor PIR dan Sensor GP2D12 dengan proteus

     c. Mengetahui Aplikasi keamanan kendaraan dengan menggunakan Sensor Magnetic Reed Switch, Sensor PIR dan Sensor GP2D12

2. Alat dan Bahan [kembali]

    Alat:

    1. Power Suply



   Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

2. Voltmeter DC



Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.

     3. Baterai

Baterai merupakan suatu komponen elektronika yang digunakan sebagai sumber tegangan pada rangkaian.

Bahan:

4. Resistor



Resistor merupakan komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur besarnya arus yang mengalir dalam rangkaian.

Spesifikasi Resistor yang digunakan:

Resistor 10k


Data sheet resistor:




5. Diode



Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

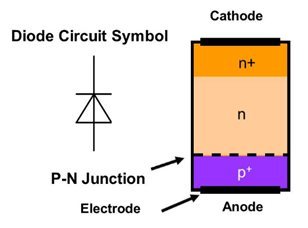

Karakteristik Dioda:


6.Transistor(BC547)


Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Pada rangkaian water level sensor ini transistor hanya digunakan sebagai saklar, dengan adanya arus di base maka transistor akan "on" sehingga akan ada arus dari kolektor ke emitor.

Spesifikasi Transistor:

1. DC Current gain(hfe) maksimal 800

2. Arus Collector kontinu(Ic) 100mA

3. Tegangan Base-Emitter(Vbe) 6V

4. Arus Base(Ib) maksimal 5mA

Data Sheet Transistor



Grafik Respon:





7. Inverter NOT( IC 74HC05)



Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran)

Spesifikasi IC inverter yang dijual dipasaran:

Adapan IC inverter gerbang logika NOT yang tersedia yaitu :

    TTL Logic NOT Gates

    74LS04 Hex Inverting NOT Gate

    74LS14 Hex Schmitt Inverting NOT Gate

    74LS1004 Hex Inverting Drivers

    CMOS Logic NOT Gates

    CD4009 Hex Inverting NOT Gate

    CD4069 Hex Inverting NOT Gate



DataSheet IC 74HC05


8. Gerbang Logika AND (IC 7408)





IC TTL adalah IC yang banyak digunakan dalam rangkaian digital karena menggunakan sumber tegangan (VS) antara 4,75 Volt sampai 5,25 Volt. Komponen pembangun IC TTL(transistor-transistor logic) adalah sesuai dengan namanya IC ini berisi beberapa transistor yang digabungkan sehingga membentuk dua keadaan (ON/FF).Konfiugurasi pin:

- Vcc : Kaki 14

 - GND : Kaki 7

- Input : Kaki 1, 2, 3, 4, 5, 9,10,12 dan 13

- Output : Kaki 3,6, 8,  dan 11

Konfigurasi IC 7408



Data Sheet IC 7408





9. JK flip-flop (IC 74111)





JK flip-flop merupakan flip flopyang dibangun berdasarkan pengembangan dari RS flip-flop. JK flip-flop sering diaplikasikan sebagai komponen dasar suatu counter atau pencacah naik (up counter) ataupun pencacah turun (down counter).

Konfigurasi pin IC 74111





Data Sheet IC 74111






10. Decoder (IC 7448)


IC 7448 adalah Dekoder BCD ke 7 segment jenis TTL adalah rangkaian yang berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment yang bekerja pada tegangan TTL (+5 volt DC).

Konfigurasi pin IC 7448


 Datasheet IC 7448



11. OP-AMP LM741


LM741 adalah salah satu IC (Integrated Circuit) Op-Amp (Operational Amplifier) yang memiliki 8 pin. IC Op-Amp ini terdapat 2 jenis bentuk, yaitu tabung (lingkaran) dan kotak (persegi), tetapi yang umum adalah yang berbentuk persegi. Op-Amp banyak digunakan dalam sistem analog komputer, penguat video/gambar, penguat audio, osilator, detector dan lainnya. LM741 biasanya bekerja pada tegangan positif/negatif 12 volt, dibawah itu IC tidak akan bekerja. Setiap pin/kaki-kaki pada IC LM741 mempunya fungsi yang berbeda-beda, keterangan pin/kaki-kaki LM741 dapat dilihat pada gambar dibawah ini.

 Konfigurasi PIN IC LM741:




Datasheet IC LM741:

12. Logic State



Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan  input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

13. Relay



Relay adalah komponen yang berfungsi untuk mengalirkan arus listrik yang besar dengan menggunakan kendali listrik arus kecil. Relay memiliki fungsi sebagai saklar atau elektromagnetik switch yang mana dikendalikan oleh magnet listrik.

Konfigurasi pin relay:



Spesifikasi Relay:


Komponen input :

 14.  Sensor LM35

 digunakan untuk mendeteksi suhu ruangan dengan output sebesar 10mV/Celcius

Konfigurasi pin:



Spesifikasi teknis:

·         Kalibrasi dalam satuan derajat celcius.

·         Lineritas +10 mV/ º C.

·         Akurasi 0,5 º C pada suhu ruang.

·         Range +2 º C – 150 º C.

·         Dioperasikan pada catu daya 4 V – 30 V.

·         Arus yang mengalir kurang dari 60 μA.

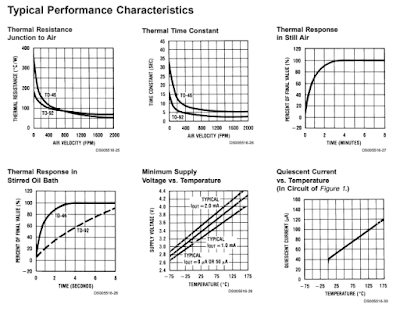

 Grafik respon sensor lm35 :


15. Sensor Magnetic Reed Switch

Pengertian Reed switch secara umum merupakan sensor elektrik yang dioperasikan dengan memanfaatkan medan magnet sebagai pengubah kondisinya. Atau secara ringkas disebut sensor magnet karena akan aktif jika terkena lempengan magnet.

Konfigurasi Pin :

Reed Switch Sensor Module

Spesifikasi :

  • Operating Voltage: 3.3V to 5V DC
  • Output format: Digital switching output ( 0 and 1 )
  • LEDs indicating output and power
  • PCB Size: 32mm x 14mm
  • LM393 based design
  • Easy to use with Microcontrollers or even with normal Digital/Analog IC
                    Grafik Respon :



16. Sensor GP2D12


 Sensor GP2D12 adalah sensor jarak analog yang menggunakan infrared untuk mendeteksi jarak antara 10 cm sampai 80 cm. GP2D12 mengeluarkan output voltase non linear dalam hubungannya dalam jarak objek dari sensor dan menggunakan interface analog to digital converter (ADC)
 Konfigurasi pin sensor


Data Sheet sensor



17. Sensor PIR

Sensor PIR atau disebut juga dengan Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object.

Konfigurasi Pin :

Konfigurasi PIN


      Spesifikasi :

1. Vin : DC 5V 9V.

2. Radius : 180 derajat.

3. Jarak deteksi : 5 7 meter.

4. Output : Digital TTL.

5. Memiliki setting sensitivitas.

6. Memiliki setting time delay.

7. Dimensi : 3,2 cm x 2,4 cm x 2,3 cm.

8. Berat : 10 gr.



Grafik Respon :

Komponen Output :

18. Led

LED berfungsi sebagai lampu indikator.

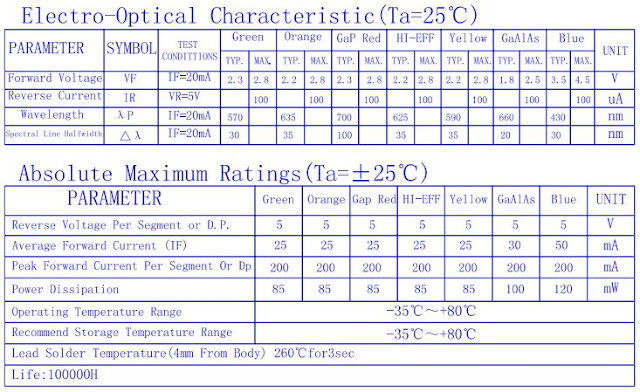

Datasheet LED

19. 7 Segment Cathoda


Layar tujuh segmen adalah salah satu perangkat layar untuk menampilkan sistem angka desimal yang merupakan alternatif dari layar dot-matrix. Layar tujuh segmen ini sering kali digunakan pada jam digital, meteran elektronik, dan perangkat elektronik lainnya yang menampilkan informasi numerik.

Data Sheet Seven segment:

20. Motor DC



Digunakan untuk output dari rangkaian dan berjalan jika sensor infrared berlogika 1

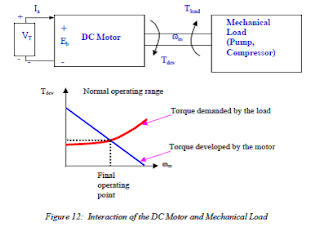

Grafik Motor DC:



 Spesifikasi item:

o   Tanpa kecepatan beban 12000 ± 15% rpm

o   Tidak ada arus beban =280mA

o   Tegangan operasi 1.5 - 9 VDC

o   Mulai Torsi =250g.cm (menurut blade yang dikembangkan sendiri)

o   mulai saat ini =5A

o   Resistansi Isolasi di atas 10O antara casing dan terminal DV 100V

o   Arah Rotasi CW: Terminal [+] terhubung ke catu daya positif, terminal [-] terhubung ke nagative

o   daya, searah jarum jam dianggap oleh arah poros keluaran

o   celah poros 0,05-0,35mm

Komponen Lainnya :

21. Ground
Ground berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah.


3. Dasar Teori [kembali]

  • Resistor




Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika.


  • Diode

Cara Kerja Dioda:

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

a. tanpa tegangan



Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p.

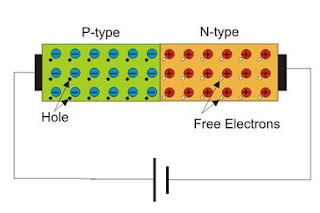

b. kondisi forward bias



Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif.

c. kondisi reverse bias



Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub.

  • Transistor

Transistor NPN



Pada transistor NPN, semikonduktor tipe-P diapit oleh dua semikonduktor tipe-N. Transistor NPN juga dapat dibentuk dengan menghubungkan anoda dari dua dioda sebagai base dan katoda sebagai kolektor dan emitor. Arus mengalir dari kolektor ke emitor karena potensial kolektor lebih besar daripada base dan emitor.


Transistor PNP



Pada transistor PNP, semikonduktor tipe-N diapit oleh dua semikonduktor tipe-P. Transistor PNP juga dapat dibentuk dengan menghubungkan katoda dari dua dioda sebagai base dan anoda sebagai kolektor dan emitor. Hubungan emitter-base foward bias sementara collector-base reverse bias. Jadi, arus mengalir dari emitor ke kolektor karena potensial emitor lebih besar daripada base dan kolektor.

Transistor sebagai saklar

Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titk jenuh (saturasi). Pada titk jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut-off sehingga tidak ada arus dari kolektor ke emitor. Nilai resistor terhubung ke base (Rb) dapat dihitung dengan;

Rb = Vbe / Ib

Transistor sebagai penguat

Transistor sebagai penguat jika bekerja dalam daerah aktif. Tegangan, arus, dan daya dapat diperkuat dengan beberapa konfigurasi seperti common emitter, common colector, dan common base.

DC Current Gain = Collector Current (Ic) / Base Current (Ib)



  •  Inverter NOT( IC 74HC05)

Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya . Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.



Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas.

Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1

  • Gerbang Logika AND (IC 7408)

Gerbang AND atau disebut juga "AND GATE" adalah jenis gerbang logika yang memiliki dua input (Masukan) dan satu output (keluaran). Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang AND berikut.



Pada gerbang logika AND, simbol yang menandakan operasi gerbang logika AND adalah tanda titik (.) atau bisa juga dengan tanpa tanda titik, contohnya seperti Z = X.Y atau Z = XY.

Perhatikan tabel kebenaran gerbang AND. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang AND akan menghasilkan output (keluaran) logika 1 bila semua variabel input (masukan) bernilai logika 1" sebalikanya "Gerbang AND akan menghasilkan keluaran logika 0 bila salah satu masukannya merupakan logika 0"

Jenis Gerbang Logika AND

Adapun gerbang logika AND terdiri dari gerbang logika AND 2 input dan 3 input. Untuk memperjelas silahkan perhatikan gambar berikut.




Berdasarkan ekspresi Boolean untuk fungsi logika AND didefinisikan sebagai (.) yang mana merupakan operasi bilangan biner, sehingga gerbang AND dapat diturunkan secara bersama-sama untuk membentuk sejumlah input.

Tetapi mengingat bahwa IC gerbang AND yang tersedia dipasaran hanya terdiri dari input 2, 3, atau 4. maka diperlukan input tambahan , sehingga gerbang AND standar perlu diturunkan bersama sehingga mendapatkan nilai input yang diperlukan, sebagai contoh

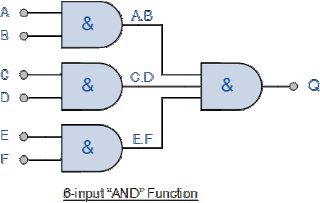

Gerbang AND Multi Input



Berdasarkan Gerbang AND 6 input diatas maka ekspresi Boolean yaitu :

Q = (A.B).(C.D).(E.F)



  • JK flip-flop (IC 74111)

JK flip-flop sering diaplikasikan sebagai komponen dasar suatu counter atau pencacah naik (up counter) ataupun pencacah turun (down counter). JK flip flop dalam penyebutanya di dunia digital sering di tulis dengan simbol JK -FF. Dalam artikel yang sedikit ini akan diuraikan cara membangun sebuah JK flip-flop menggunakan komponen utama berupa RS flip-flop. Rangkaian Dasar JK Flip-Flop

Gambar Rangkaian Dasar JK Flip-Flop.





Gambar rangkaian diatas memperlihatkan salah satu cara untuk membangun sebuah flip-flop JK, J dan K disebut masukan pengendali karena menentukan apa yang dilakukan oleh flip-flop pada saat suatu pinggiran pulsa positif diberikan. Rangkaian RC mempunyai tetapan waktu yang sangat pendek, hal ini mengubah pulsa lonceng segiempat menjadi impuls sempit. Pada saat J dan K keduanya 0, Q tetap pada nilai terakhirnya. Pada saat J rendah dan K tinggi, gerbang atas tertutup, maka tidak terdapat kemungkinan untuk mengeset flip-flop. Pada saat Q adalah tinggi, gerbang bawah melewatkan pemicu reset segera setelah pinggiran pulsa lonceng positif berikutnya tiba. Hal ini mendorong Q menjadi rendah . Oleh karenanya J = 0 dan K=1 berarti bahwa pinggiran pulsa lonceng positif berikutnya akan mereset flip-flopnya. Pada saat J tinggi dan K rendah, gerbang bawah tertutup dan pada saat J dan K keduanya tinggi, kita dapat mengeset atau mereset flip-flopnya. Untuk lebih jelasnya daat dilihat pada tabel kebenaran JK flip-flop berikut.



  • Logic State

status logika Pengertian logis, benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan.

  • Sensor PIR

 Sensor PIR terdiri dari beberapa bagian yaitu :

 a. Lensa Fresnel

Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.

b. IR Filter

IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.

c. Pyroelectric Sensor

Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32˚C, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.

d. Amplifier

Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric.

e. Komparator

Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga mengahasilkan output.



Pada grafik tersebut ; (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda ; (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan ; (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR, namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.

Grafik Respon :



Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh PIR dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh PIR.

  •  Sensor Magnetic Reed Switch

Sensor magnet adalah sensor yang mudah terpengaruh dan peka terhadap medan magnet kemudian memberikan perubahan kondisi output. Prinsip kerja Sensor magnet yaitu akan aktif ketika konduktor mempengaruhi medan magnet, sehingga magnet tersebut tertolak atau tertarik sesuai dengan pengaruh konduktor yang diberikan.

Prinsip Sensor Magnet :
Sensor Magnet adalah berdasarkan Hukum Faraday dimana apabila sebuah penghantar memotong suatu medan magnet maka pada kedua ujung penghantar tersebut akan menimbulkan Gaya Gerak Listrik (GGL)) atau Electromagnetic Force (Emf). Besaran Emf tersebut  adalah tergantung kepada kuat medan magnet dan kecepatan pemotongan. Apabila Sensor tersebut menerima getaran maka batang magnet tersebut akan ikut bergetar dan medan magnet tersebut akan terpotong-potong oleh gulungan kawat sehingga kedua ujung gulungan kawat tersebut akan menimbulkan tegangan.



Sensor Magnet adalah Alat yang akan terpengaruh Medan Magnet dan akan memberikan perubahan kondisi pada keluaran, seperti layaknya saklar dua kondisi (on/off) yang digerakkan oleh adanya medan magnet disekitarnya.

Reed switch adalah saklar listrik dioperasikan oleh medan magnet switch terdiri dari dua kawat feromagnetik nikel-besi dan pisau kontak berbentuk khusus (buluh) diposisikan dalam kapsul kaca tertutup rapat dengan celah dan dalam pelindung.






Reed switch dapat dioperasikan dengan menggunakan medan magnet yang dihasilkan oleh salah satu magnet permanen arus pembawa coil.

  • Sensor LM35

 sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.


IC LM 35 ini tidak memerlukan pengkalibrasian atau penyetelan dari luar karena ketelitiannya sampai lebih kurang seperempat derajat celcius pada temperature ruang. Jangka sensor mulai dari – 55°C sampai dengan 150°C, IC LM35 penggunaannya sangat mudah, difungsikan sebagai kontrol dari indicator tampilan catu daya terbelah. IC LM 35 dapat dialiri arus 60 μ A dari supplay sehingga panas yang ditimbulkan sendiri sangat rendah kurang dari 0 ° C di dalam suhu ruangan. Untuk mendeteksi suhu digunakan sebuah sensor suhu LM35 yang dapat dikalibrasikan langsung dalam C (celcius), LM35 ini difungsikan sebagai basic temperature sensor.





  • Sensor GP2D12



Sensor GP2D12 adalah sensor jarak analog yang menggunakan infrared untuk mendeteksi jarak antara 10 cm sampai 80 cm. GP2D12 mengeluarkan output voltase non linear dalam hubungannya dalam jarak objek dari sensor dan menggunakan interface analog to digital converter (ADC) Spesifikasi Teknis:

.a. Range 10 – 80 cm

 b. Update frequency/ period 25 Hz / 40ms

 c. power supply voltage 4.5 – 5.5 V

 d. Noise on analog output < 200mV

 e. Mean consumtion 35 mA

 Kelemahan:

a.    Respon 40ms

b.    Error bila jarak <10cm dan pada cermin

c.    Hanya dapat mengukur <80 cm

 Kelebiahan:

a.    Dapat mengukur jarak pada bidang miring

b.    Sudut pengukuran sempit

c.    Sangat direktif

Berikut hubungan anatara jarak dan deteksi objek terhadap output analog sensor



  • OP-AMP LM741

LM741 adalah salah satu IC (Integrated Circuit) Op-Amp (Operational Amplifier) yang memiliki 8 pin. IC Op-Amp ini terdapat 2 jenis bentuk, yaitu tabung (lingkaran) dan kotak (persegi), tetapi yang umum adalah yang berbentuk persegi. Op-Amp banyak digunakan dalam sistem analog komputer, penguat video/gambar, penguat audio, osilator, detector dan lainnya. LM741 biasanya bekerja pada tegangan positif/negatif 12 volt, dibawah itu IC tidak akan bekerja. Setiap pin/kaki-kaki pada IC LM741 mempunya fungsi yang berbeda-beda, keterangan pin/kaki-kaki LM741 dapat dilihat pada gambar dibawah ini.

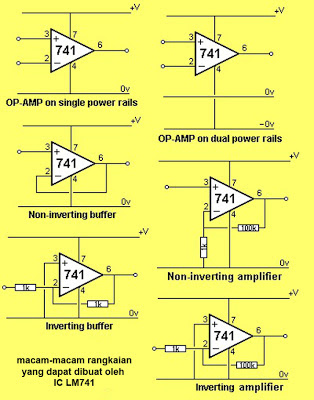

Op-Amp LM741 dapat membuat beberapa fungsi rangkaian seperti gambar berikut.



  • 7 Segment Anoda

Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.



Tabel Pengaktifan Seven Segment Display



  • Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.



Ada besi atau yang disebut dengan nama inti besi dililit oleh sebuah kumparan yang berfungsi sebagai pengendali.  Sehingga kumparan kumparan yang diberikan arus listrik maka akan menghasilkan gaya elektromagnet.  Gaya tersebut selanjutnya akan menarik angker untuk pindah dari biasanya tutup ke buka normal.  Dengan demikian saklar menjadi pada posisi baru yang biasanya terbuka yang dapat menghantarkan arus listrik.  Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normal close.

Fitur:

1. Tegangan pemicu (tegangan kumparan) 5V

2. Arus pemicu 70mA

3. Beban maksimum AC 10A @ 250 / 125V

4. Maksimum baban DC 10A @ 30 / 28V

5. Switching maksimum

  • Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti



Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

  • IC Op-Amp
Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.


Inverting Amplifier


NonInverting



Komparator




Adder




  Rangkaian dasar Op Amp



Op-Amp memiliki beberapa karakteristik, diantaranya:

a. Penguat tegangan tak berhingga (AV = )

b. Impedansi input tak berhingga (rin = )

c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = )

d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)


Bentuk Gelombang :
Rangkaian penguat inverting maupun non-inverting biasanya menggunakan IC Op-Amp 741.



  • Penguat Non-inverting (Op Amp)
Rangkaian untuk penguat non-inverting adalah seperti yang ditunjukkan gambar (3).

Gambar 3
Rangkaian Penguat Non-Inverting
Penguat tersebut dinamakan penguat non-inverting karena masukan dari penguat tersebut adalah masukan non-inverting dari Op Amp. Tidak seperti penguat inverting, sinyal keluaran penguat jenis ini sefasa dengan sinyal masukannya. Seperti pada rangkaian penguat inverting syarat ideal sebuah penguat adalah tegangan masukan sama dengan 0 dan impedansi masukan tak terhingga. sehingga dari rangkaian tersebut dapat diperoleh rumus penguat adalah sebagai berikut :


Substitusi persamaan (5) dan (6) ke persamaan (1) sehingga diperoleh

Rangkaian penguat inverting maupun non-inverting biasanya menggunakan IC Op-Amp 741.



4. Prosedur Percobaan [kembali]

1. Siapkan semua alat dan bahan yang diperlukan

2. Disarankan agar membaca datasheet setiap komponen

3. Cari komonen yang diperlukan di library proteus

4. pasang Gerbang AND, dan Sensor pir,Touch Sensor, resistor , inverter ,seven segment, IC counter 4026, relay, motor dc, logic state, Lampu dan power suply sesuai gambar rangkaian dibawah

6. Atur nilai resistor serta logic state

7. Coba dijalankan rangkaian apabila ouput hidup(motor dc,lampu,led) dan seven segment menyala maka rangkaian bisa digunakan


5. Prinsip kerja [kembali]

saat sensor magnet berlogika 1 menandakan pintu tertutup. pir berlogika 0 menandakan tidak adanya terdeteksi gerakan di belakang mobil walaupun sensor GP2D12 mendeteksi jarak <55cm.


sensor PIR berlogika 1 dan sensor magnet berlogika 1 sedangkan jarak pada sensor GP2D12 <55 cm. motor akan bergerak sehingga motor akan menginjak rem secara otomatis dan mobil perlahan berhenti pertanda terdeteksinya gerakan orang di belakang mobil.


sensor PIR berlogika 1 dan sensor magnet berlogika 1 sedangkan jarak pada sensor GP2D12 >55 cm. motor tidak akan bergerak sehingga mobil tetap mundur walaupun terdeteksi adanya gerakan di belakang mobil tetapi masih batas aman >55cm


sensor magnet berlogika 0 dan sensor pir berlogika 0 sedangkan sensor GP2D12 mendeteksi jarak >55cm sehingga sensor yang bekerja hanya sensor magnetic red switch. hal ini menandakan pintu mobil antik dalam keadaan terbuka ditandai dengan led yang hidup kedip-kedip.


Pada rangkaian diatas menggunakan sensor magnetic red switch sebagai penanda pintu mobil terbuka atau tertutup yang ditandai dengan aktifnya led JK FF secara bergantian dan sensor PIR sebagai pendeteksi adanya gerakan di belakang mobil. kemudian sensor GP2D12 sebagai pendeteksi jarak dari mobil ke benda atau orang di belakang mobil.

 prinsip kerja sensor GP2D12

Apabila sensor GP2D12 mendeteksi jarak <=55cm tegangan sebesar 5v akan masuk ke sensor gp2d12 menghasilkan output sebesar 0,56 masuk ke op amp non inverting kemudian dikuatkan sebanyak 10,2x sehingga menghasilkan output dengan tegangan sebesar 5,74. kemudian tegangan 5,74volt sebagai vinput dari LM741 sehingga tegangan referensi dari lm741 adalah sebesar 3,01 sehingga tegangan outputnya adalah +Vsaturasi masuk  melewati resistor R8 menghasilkan tegangan -4,00volt di VBE sehingga transistor tidak dapat aktif, karena transistor tidak aktif maka switch relay tidak akan bergerak ke kiri sehingga akan tetap berada di kanan dan terhubung dengan batterai yang bisa menghidupkan motor

namun apabila sensor GP2D12 mendeteksi jarak >55cm misalnya di angka 56cm maka tegangan sebesar 5v masuk ke sensor jarak kemudian menghasilkan output sebesar 0,55volt kemudian menjadi input bagi opamp non inverting sehingga terjadi penguatan sebesar 10,2x sehingga menghasilkan tegangan output sebesar 5,65 yang mana menjadi Vin di LM741 dengan Vreferensinya adalah 3,01volt sehingga menghasilkan output sebesar 3,97volt kemudian lewat ke R8 menghasilkan tegangan output 0,78 di kaki VBE sehingga transistor ON karena tegangan di VBE cukup, karena transistor ON maka arus akan mengalir dari power supply terus menuju relay terus menuju collector terus ke emiter terus ke ground. karena transistor Q7 on maka switch relay bergerak kekiri sehingga tidak terhubung dengan motor dan oleh karena itu motor penggerak remnya off.

prinsip kerja sensor PIR

apabila pada sensor PIR terdeteksi adanya gerakan yang melewati sensor PIR (berlogika 1 dan jarak pada sensor gp2d12 <55cm)
maka tegangan output sebesar 5v terjadi percabangan yang satu ke gerbang AND kemudian ke resistor R3 dan juga terhubung ke decoder pin A dan C. karena logika 1 di PIR maka pin A dan C juga berlogika 1 sehingga kaki A dan C aktif pada kedua decoder tersebut, untuk A nilai nya adalah 2 pangkat 0 = 1 dan C adalah 2 pangkat 2= 4 maka apabila dijumlah 1 + 4 = 5 sehingga output decoder yg aktif adalah qa,qc,qd,qf,qg kemudian masuk ke seven segmen sehingga di seven segmen akan ditampilkan angka 5 pada masing-masing seven segmen. sedangkan output yang masuk ke resistor R3 kemudian keluar tegangan sebesar 0,79 sehingga cukup untuk mengaktifkan transistor Q1 sehingga dengan aktifnya transistor Q1 maka arus akan mengalir dari suply terus ke relay terus ke collector terus ke emitter terus ke ground. dengan aktifnya transistor maka switch relay akan bergerak ke kiri sehingga ada suply 12v dari batterai mengalir ke motor sehingga motor dalam keadaan aktif artinya motor akan menggerakkan rem secara perlahan sampai mobil benar-benar berhenti.

namun apabila sensor PIR berlogika 0 dan gp2d12 <55cm maka motor tidak aktif sehingga memungkinkan mobil untuk mundur tanpa adanya orang di belakang mobil.

Prinsip kerja Sensor Magnetic Red Switch

apabila sensor magnet berlogika 0 maka output diteruskan ke inverter sehingga menghasilkan output berlogika 1 kemudian masuk ke kaki K dari JK FF, kemudian di sisi lain kaki J dari JK FF terhubung dengan gerbang AND yang outputnya berlogika 0 kemudian masuk ke gerbang NOT menjadi berlogika 1 sehingga output dari NOT menjadi input di kaki J pada JK FF sehingga ketika pin J dan K sama-sama berlogika 1 maka kondisi ini disebut kondisi toogle yang mana apabila pada clk diberi sinyal pulsa maka output Q dan Q not akan secara bergantian berlogika dari 0-1 dan dari 1-0 hal ini menandakan pintu dalam keadaan terbuka. namun sebaliknya

apabila sensor magnet berlogika 1 maka output masuk ke gerbang NOT sehingga menghasilkan output dengan logika 0 di gerbang NOT. karena pada kaki J berlogika 1 dan kaki K berlogika 0 maka apabila diberi sinyal pulsa pada clk akan menghasilkan output dengan logika 1 pada Q dan logika 0 pada Q NOT sehingga yang aktif hanya salah satu LED yaitu LED blue menandakan pintu dalam keadaaan tertutup.

Prinsip Kerja Sensor LM35

Apabila sensor LM35 mendeteksi suhu >=30cm tegangan sebesar 9v akan masuk ke sensor gp2d12 menghasilkan output sebesar 0,30volt masuk ke op amp non inverting kemudian dikuatkan sebanyak 10x sehingga menghasilkan output dengan tegangan sebesar 3,02. kemudian tegangan 3,02volt sebagai vinput dari LM741 sehingga tegangan referensi dari lm741 adalah sebesar 3,00 volt sehingga tegangan outputnya adalah +Vsaturasi masuk  melewati resistor R7 menghasilkan tegangan 0,77volt di VBE sehingga transistor aktif, karena transistor aktif maka switch relay akan bergerak ke kiri sehingga terhubung dengan batterai yang bisa menghidupkan motor

namun apabila sensor LM35 mendeteksi suhu < 30  misalnya di angka 29cm maka tegangan sebesar 5v masuk ke sensor jarak kemudian menghasilkan output sebesar 0,29volt kemudian menjadi input bagi opamp non inverting sehingga terjadi penguatan sebesar 10x sehingga menghasilkan tegangan output sebesar 2,92volt yang mana menjadi Vin di LM741 dengan Vreferensinya adalah 3,01volt sehingga menghasilkan output sebesar -4,02volt kemudian lewat ke R7 menghasilkan tegangan output -4,02 di kaki VBE sehingga transistor Off karena tegangan di VBE tidak cukup, maka relay akan tetap berada dikanan sehingga motor penggerak pendingin air akan off.



6. Video [kembali]





7. Download File [kembali]

Download HTML dan Materi

Download Rangkaian Proteus

Download Video Rangkaian

Download Library Sensor IR

Download Library Sensor touch

Download Datasheet sensor touch

Download Data Sheet Diode

Download Data Sheet Resistor

Download Data Sheet Relay

Download Data SheetTransistor BC547

Data Sheet Inverter NOT(IC 74HC05)

Data Sheet Gerbang AND(IC 7408)

Download Data Sheet Motor DC

Download Data Decoder (IC7447)

Download Data Sheet 7 Segment









Comments

Popular posts from this blog
