Laporan Percobaan 2

LAPORAN PERCOBAAN 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan + Kondisi

2. Hardware

3. Rangkaian Percobaan + Prinsip Kerja

4. Listing Program + Flowchart

5. Soal Analisa

6. Video

7. Link Download

1. Tujuan + Kondisi [Kembali]

• Tujuan

1. Memahami prinsip kerja PWM pada mikrokontroler
2. Memahami prinsip kerja ADC pada mikrokontroler
3. Menggunakan PWM dan ADC pada Arduino

• Kondisi

Bila suhu terbaca 18 c maka motor hidup 5 detik lalu muncul tulisan pada LCD "dingin"

2. Hardware [Kembali]

• Sensor LM35




Merupakan alat yang berfungsi untuk mengubah besaran suhu ruang yang terukur menjadi energi listrik. Memiliki 3 buah pin yaitu pin VCC yang terhubung ke sumber tegangan. Vout merupakan besar tegangan output, dan pin GND yang dihubungkan ke gorund. Setiap kenaikan 1°C output akan berubah sebesar 100 mV.

• Display


Alat yang berfungsi untuk mengubah energi listrik menjadi energi mekanik

• Arduino Uno

Arduino Uno adalah board mikrokontroler berbasis ATmega328 (datasheet). Memiliki 14 pin input dari output digital  dimana 6 pin input tersebut dapat digunakan sebagai output PWM dan 6 pin input analog, 16 MHz osilator kristal, koneksi USB, jack power, ICSP header, dan tombol reset. Untuk mendukung mikrokontroler agar dapat digunakan, cukup hanya menghubungkan Board Arduino Uno ke komputer dengan menggunakan kabel USB atau listrik dengan AC yang-ke adaptor-DC atau baterai untuk menjalankannya.

• Motor DC


Alat yang berfungsi untuk mengubah energi listrik menjadi energi mekanik

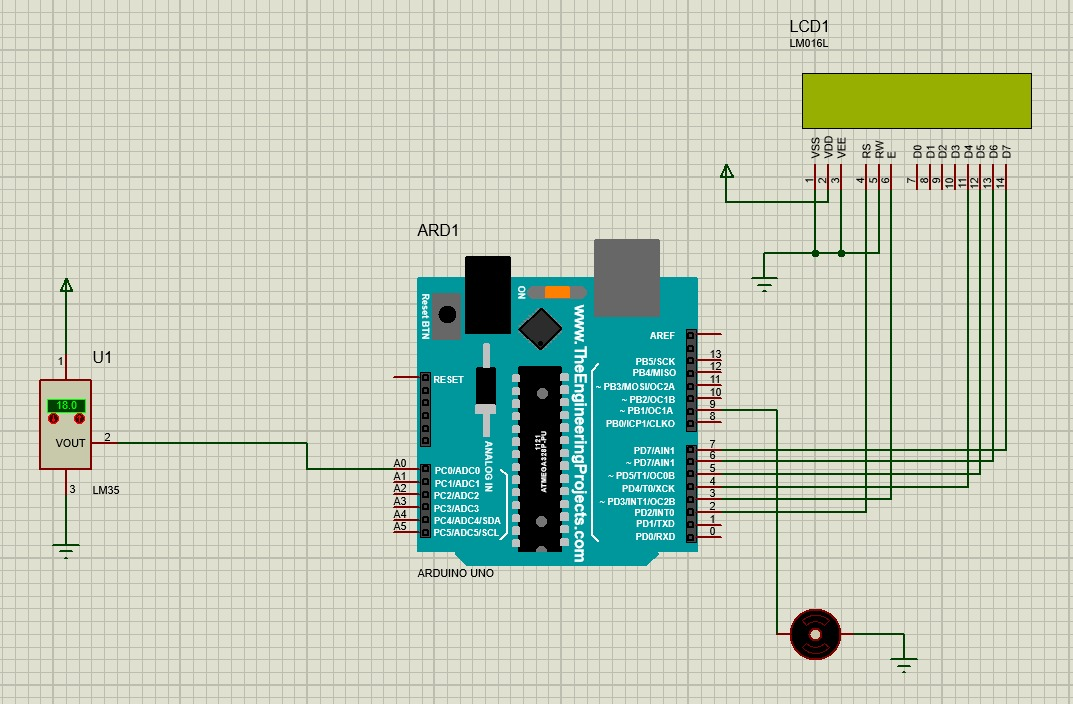

3. Rangkaian Percobaan + Prinsip Kerja [Kembali]

• Prinsip Kerja

    Untuk percobaan kali ini kita memakai kondisi dimana melibatkan motordcsebagai bukti respon output dari sensor suhu yaitu 18 C dari sensor LM35. Apabila suhu terbaca 18 C. Maka Motor DC hidup dan LCD akan menampilkan LM35 Sensor suhu Dingin

4. Listing Program + Flowchart [Kembali]

• Listing Program

#include <LiquidCrystal.h>  //Deklarasi library LCD

#define LM35 A0                //Deklarasi pin A0 untuk LM35



LiquidCrystal lcd(2, 3, 4, 5, 6, 7);  //Deklarasi pin 2-7 untuk LCD

int nilaiSuhu;                                  //Deklarasi variabel nilaiSuhu

void setup() {                                //Semua kode dalam fungsi ini dieksekusi sekali

  pinMode(A0, INPUT);               //Deklarasi pin A0 sebagai INPUT

  lcd.begin(16, 2);                         //Dimensi LCD yang digunakan

  pinMode(9, OUTPUT);



}

void loop()                                   //Semua kode dalam fungsi ini dieksekusi berulang

{

  nilaiSuhu = ((5 * analogRead(LM35) * 100.00) / 1024); //Mencari nilai Suhu

  lcd.clear();                                    //Menghapus layar LCD

  lcd.setCursor(0, 0);                      //Menentukan posisi kursor pada awal penulisan

  lcd.print("LM35 Sensor Suhu"); //Menampilkan text pada LCD

  lcd.setCursor(0, 1);                      //Menentukan posisi kursor pada awal penulisan

  if (nilaiSuhu == 18){

    lcd.print("DINGIN");

    digitalWrite(9, HIGH);

    delay(5000);

    digitalWrite(9, LOW);

    delay(5000);

  }

                   //Menampilkan nilaiSuhu pada LCD

  delay(100);                                  //Waktu delay 100 ms setelah dieksekusi

}

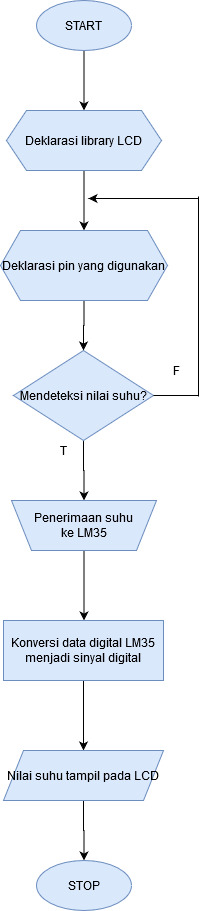

• Flowchart

5. Soal Analisa [Kembali]

    1.Bagaimana pengaruh ADC pada percobaan ini?

Jawaban :



    Pada Percobaan , Sensor suhu / LM35 selalu input analogberupa suhu 18 C akan diubah untuk dapat ditampilkan pada lcd yaitu "Dingin"

    2. Apakah pengukuran LM35 akurat? Jelaskan!

Jawaban :

    Untuk pengukuran LM35 dapat mengukur dengna akurat sepanjang pecobaan berlangsung, karna oada simulasi proteus pengulangan yang disetel secara manual , berapa inputan yang diingikan

    3. Kenapa ADC menentukan tingkat kepekaan pembacaan sensor? Jelaskan!

Jawaban :

    ADC digunakan sebagai translator / pengkonversi input analog yang masuk akan langsung diubah ke input analog yang dapat ditingkatkan kepekaan pembacaan nya pada sensor dan output juga akan akurat karna dalam pembacaan nya lcd sesuai dengan program yang dibuat sesuai kondisi.



6. Video [Kembali]

7. Link Download [Kembali]

Datasheet Potensiometer Download File

Datasheet LM 35 Download File

Datasheet LCD Download File

Datasheet Motor DC Download File

Datasheet Arduino UNO Download File

Datasheet Driver Motor L293D Download File
