LA Percobaan 2 Modul 4

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja

5. Video

6. Analisa

7. Download File

1. Jurnal [Kembali]



2. Alat dan Bahan [Kembali]



    2.1. Module D'Lorenzo :

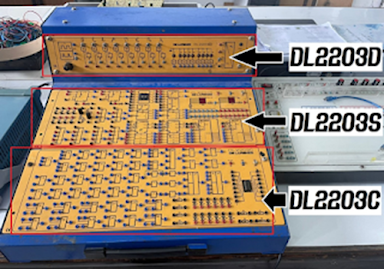

        2.1.1. Panel 2203S.

•             IC 74LS47

IC ini adalah sebagai Dekoder BCD ke seven segment digunakan untuk menerima masukan BCD 4-bit dan memberikan keluaran yang melewatkan arus melalui segmen untuk menampilkan angka desimal. Jenis dekoder BCD ke seven segmentdekoder yang berfungsi untuk menyalakan seven segment mode common anoda dan dekoder yang berfungsi untuk menyalakan seven segment mode common katoda.

•             7 Segment Common Anoda

Seven Segment Display memiliki 7 Segmen dimana setiap segmen dikendalikan secara ON dan OFF untuk menampilkan angka yang diinginkan. Angka-angka dari 0 (nol) sampai 9 (Sembilan) dapat ditampilkan dengan menggunakan beberapa kombinasi Segmen. Selain 0 – 9, Seven Segment Display juga dapat menampilkan Huruf Hexadecimal dari A sampai F. Segmen atau elemen-elemen pada Seven Segment Display diatur menjadi bentuk angka “8” yang agak miring ke kanan dengan tujuan untuk mempermudah pembacaannya.

        2.1.2. Panel 2203D.

•             Power Supply.
•             Ground
•             Input Switch.

    2.2. Jumper

3. Rangkaian Simulasi [Kembali]



4. Prinsip Kerja [Kembali]



    Pada rangkaian percobaan 2 ini rangkaian menggunakan kinerja dari BCD decoder sebagai pengolah data input dari output encoder yang diterima, yang di mana BCD decoder menerima masukan encoding 4 bit, lalu BCD decoder akan mengolah data input encoding dengan perintah trigger aktif pada input LT, RBO, dan RBI berlogika 1, sehingga BCD decoder to Seven segment akan mengolah data input encoding 4bit terhadap keluaran output BCD decoder, dimana sesuai pengaturan input encoding terhadap input LSB dan MSB decoder, maka akan diperoleh output keluaran BCD decoder sesuai input 4bit yang diproses, lalu diumpankan ke Seven Segment, sehingga seven segment akan menampilkan display angka desimal sesuai segmen yang diaktifkan pada output BCD decoder yang diumpankan ke Seven Segment Com-Anoda dimana Seven Segment ini berupa aktif power memiliki 7 elemen segmen yang akan aktif sesuai perolehan data input dari umpan output a-g dari BCD decoder.


5. Video [Kembali]



6. Analisa [Kembali]



1. 1. Analisa pengaruh lt, rbo, rbi

- LT

Input LT dan BC Decoder to seven segmen befungsi sebgai set LED display pada seven segmen , karna input LT aktif low



- RBO

Input RBO berfungsi sebagai mematikan keluaran IC decoder.Karna input RBO aktif low , maka serial RBO diinput logika 0, outputnya akan OFF sehingga seven segmen akan ikut OFF



- RBI

Input RBI yaitu sama dengan RBO juga mengatur "Mati" keluaran IC decoder, namun kerjanya diambil alih oleh RBO dimana input RBO = BI



2. Analisa pengaruh bcd decoder to seven segment pada rangkaian

Sebagai pengolah data inpt dari output dcoder yang diterima, yang mana BCD dcoder yang menerima input encoding bit , lalu mengolah data input dengan perintah trigger aktif pada input LT, RBO, dan RBI berlogika 1
